工程概況

1、工程名稱：健康城TH-02-03-05M（溫泉島）光伏發電工程；

2、工程位置：位于太湖健康城項目，距湖州市中心約8公里，太湖健康城項目的核心地帶，康樂路東側，地塊區位條件優越，交通便捷；

3、建設單位：湖州鑫遠投資有限公司

4、工程范圍：包括健康城TH-02-03-05M（溫泉島）合院1-14#樓（不含11#樓），高層17#、19#樓光伏發電工程圖紙中的逆變器、光伏板及連接件、光伏支架、配管配線安裝等，具體詳見施工圖紙、工程量清單。

5、地理位置：湖州市位于北緯30°85'，東經120°08'之間；

6、太陽能輻射量：年太陽輻照量平均約為：4358MJ/㎡（換算為1210.60KWh/㎡）；月平均日輻照：3.36kwh/㎡/d；

7、項目基本情況

本工程分兩大塊，一部分為湖光映月一期合院樓分棟分戶安裝戶用光伏發電系統；另一部分為湖光映月一期高層和洋房樓（17#棟和19#棟）分別各安裝一套屋頂分布式光伏發電系統。設計基本情況如下：

湖光映月一期合院樓部分，包括1-14#樓（不含11#樓），共計13棟建筑，108戶，每戶設計安裝5塊300Wp的光伏組件，合計540塊；屋頂分布式光伏發電系統總裝機容量162KW。共有容量為1.5kW逆變器108臺。本工程光伏板所發直流電經逆變器逆變成交流220V，并入到各戶3樓的低壓配電箱，具體接入方案由電力局確定。

光伏組件布置在合院樓屋頂朝南向的斜屋面屋頂，屋面光伏組件出線電纜通過PVC管敷設至地下室M1配電箱的并網逆變器上。

湖光映月一期高層和洋房樓部分，包括17#棟和19#棟，共兩棟高層建筑。本工程總裝機容量50050Wp，為99戶合裝，共設計182塊光伏組件。

逆變器總?cè)萘繛?0kW，共有容量為30kW逆變器1臺安裝于17#樓，20kW逆變器1臺安裝于19#樓。本工程光伏板所發直流電經逆變器逆變成交流380V,并入到各樓夾層的配電房光伏接入端口，并網時本項目入網總計量表需和電力局協商換成雙向計量表。

本工程光伏組件布置在17#，19#樓機房層的平屋頂上，17#樓布置110塊，19#樓布置72塊，屋面光伏組件出線電纜通過鍍鋅鋼管延低壓電井敷設至夾層低壓總柜的光伏并網點上。

項目總計裝機容量為：162KW+30.25KW+19.8KW=212.05KW。

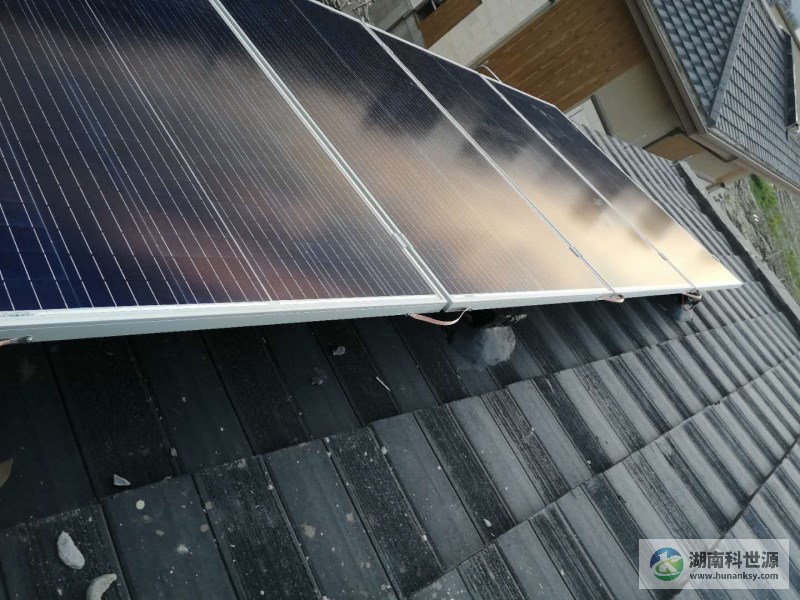

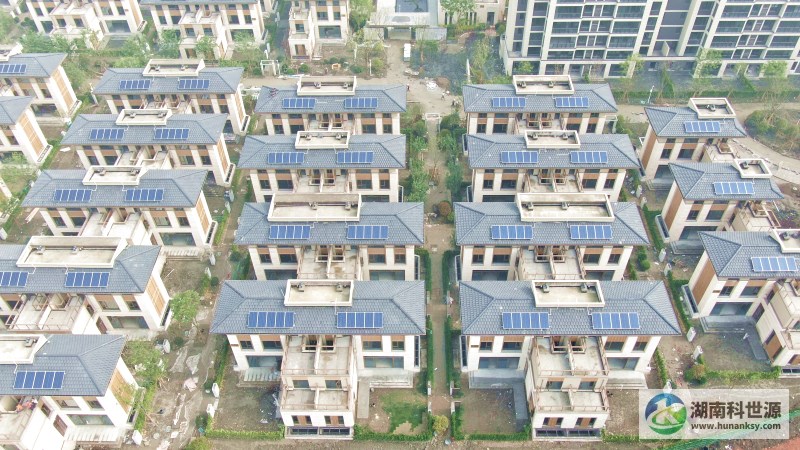

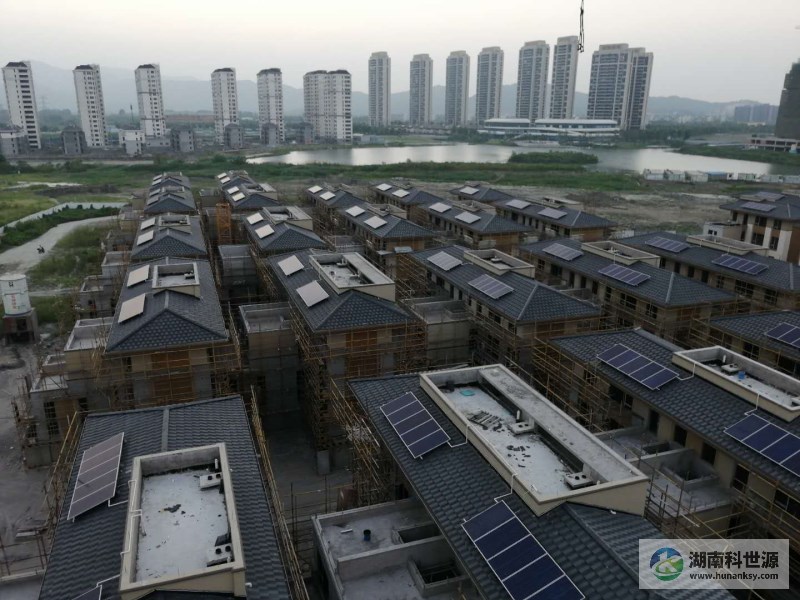

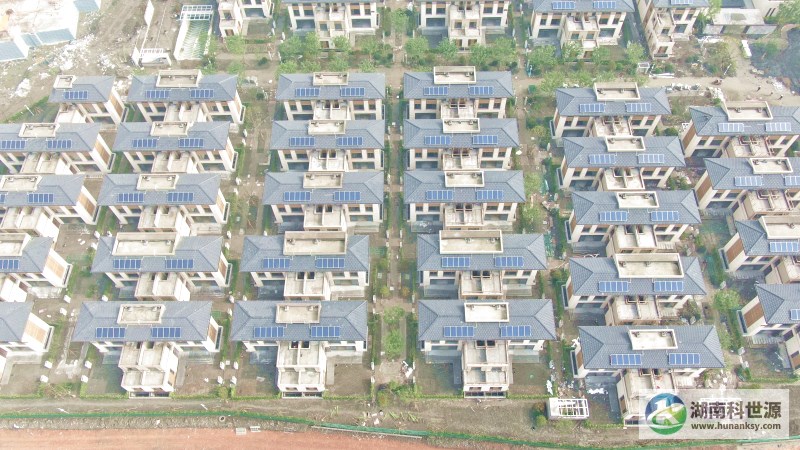

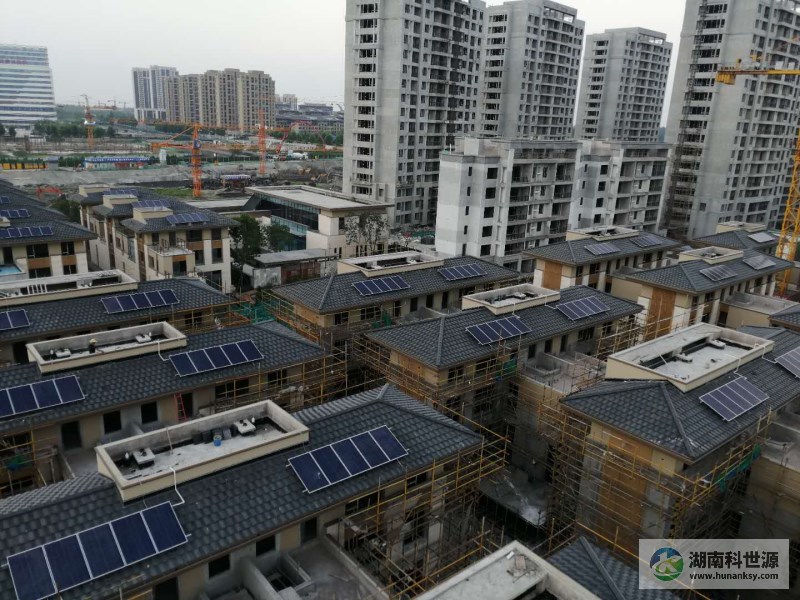

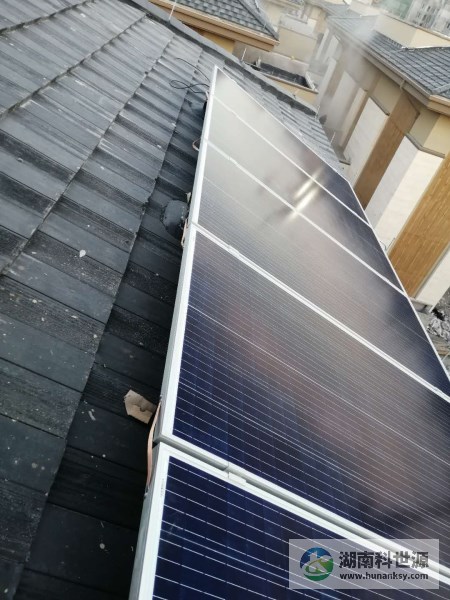

項目現場照片
