一、工程概況：

1、工程名稱：長沙中信（中海）凱旋城東地塊1-22#棟陽臺壁掛式太陽能熱水系統

2、建設地點：湖南省長沙市天心區

3、建設規模：項目建筑總面積238564.31㎡。安裝太陽能的建筑為1-22#棟，合計建筑面積約為127228.24㎡，均為11F的小高層建筑，項目設計以太陽能為主體，分散式電輔助加熱為輔助熱源供應生活熱水。太陽能集熱器集中布置在陽臺外，陽臺內東/西墻面上懸掛100L夾套式換熱水箱。

分戶設計安裝陽臺壁掛式太陽能熱水器，每戶安裝一套，總計安裝1188套/戶。單戶/單套系統采用1.92型平板集熱器，集熱器長*寬=2400mm*800mm，每塊集熱器面積1.92平米，每戶1塊。每戶采用1套水箱，采用100L立式夾套換熱水箱，40mm聚氨酯發泡保溫。系統為自然循環原理，無需動力裝置。

4、承包方式：包工包料、包質量、包進度。

5、質量標準：合格。

二、施工情況

（1）本項目為分戶陽臺壁掛式太陽能熱水系統項目，各棟各戶太陽能熱水器產品基本相同，總計安裝1188戶。分棟分戶逐步安裝。

（2）中信（中海）凱旋城東地塊1#-22#棟建筑，均為11層的小高層建筑，各棟的戶型及戶數如下表所示：

各戶型之間太陽能熱水器產品相同，只是安裝方法略有不同，我方根據施工圖紙逐戶安裝，每戶安裝一套1.92型平板集熱器，集熱器長*寬=2400mm*800mm，每塊集熱器面積1.92平米。每戶采用1套水箱，采用100L立式夾套換熱聚氨酯發泡保溫水箱。

（3）閥門管件：冷熱水的連接管路采用不銹鋼角閥。

（4）管道和保溫：太陽能系統循環和冷、熱水對接管道采用不銹鋼波紋管連接。太陽能熱媒循環管道采用15mm橡塑保溫管，外護鋁箔膠帶，鋁箔膠帶采用銀白色。

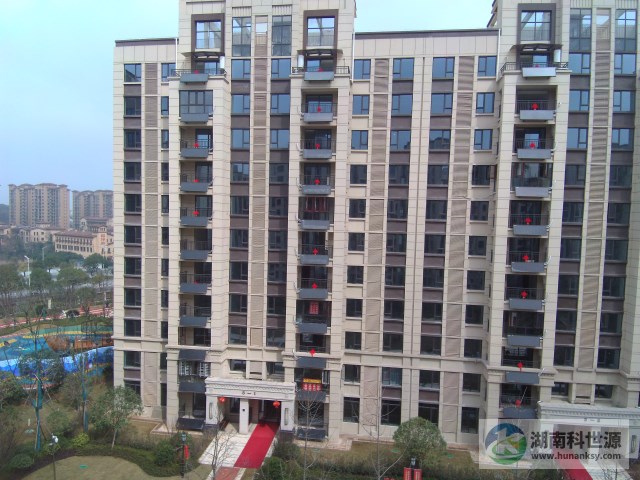

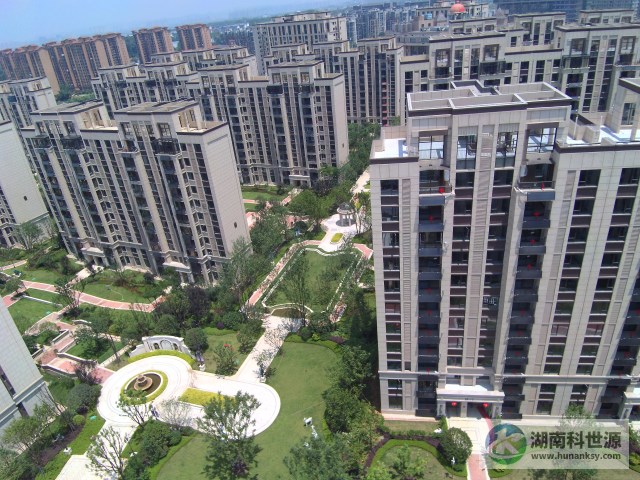

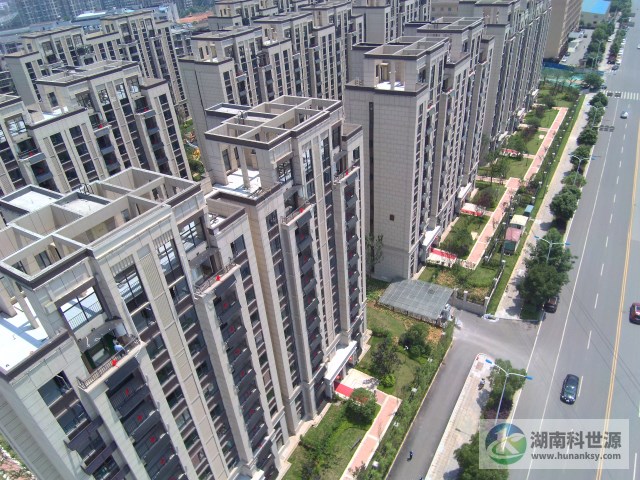

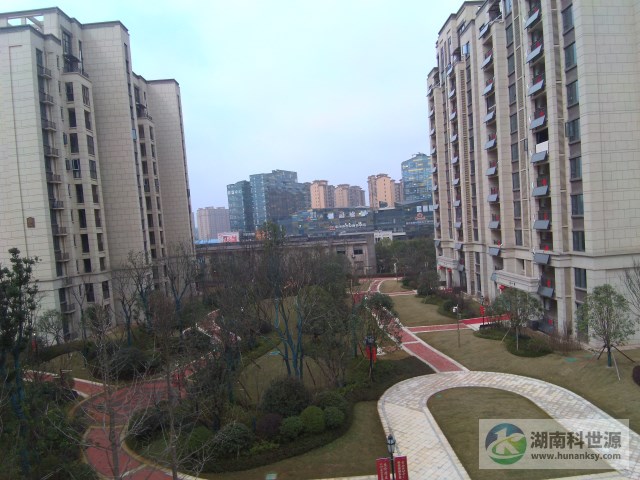

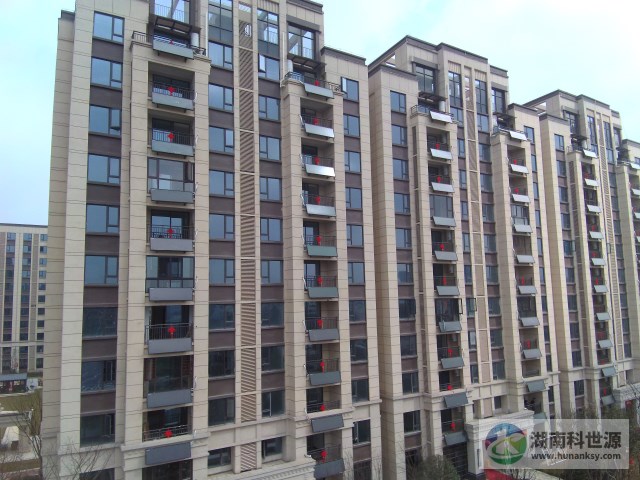

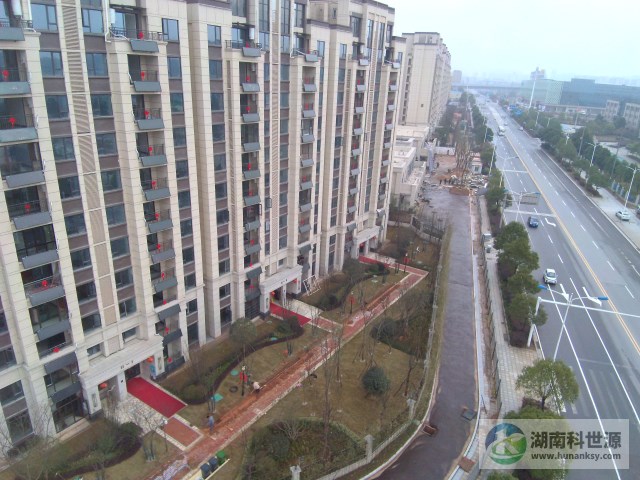

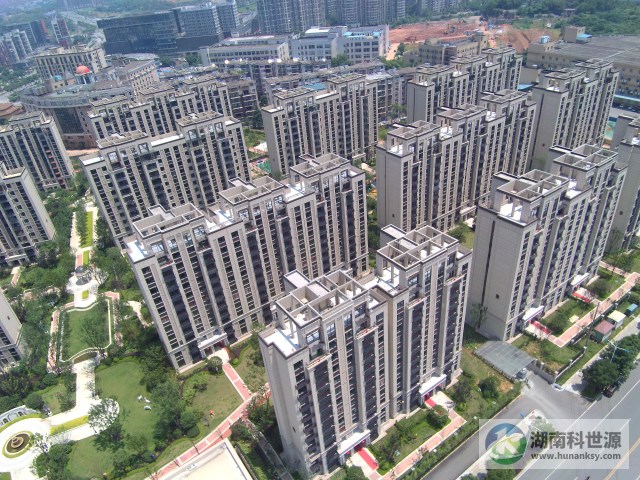

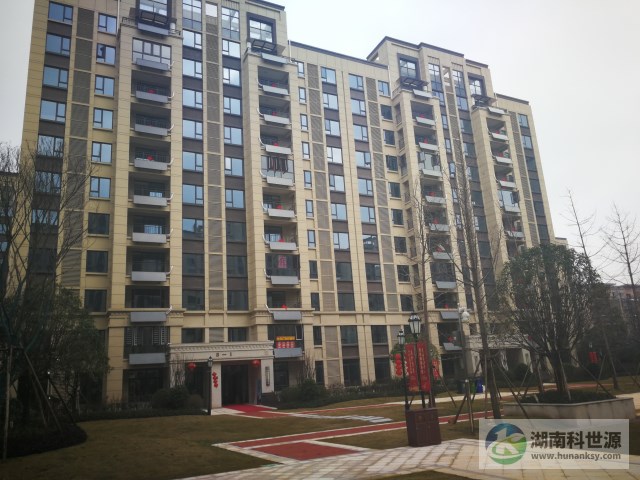

三、工程現場實景
