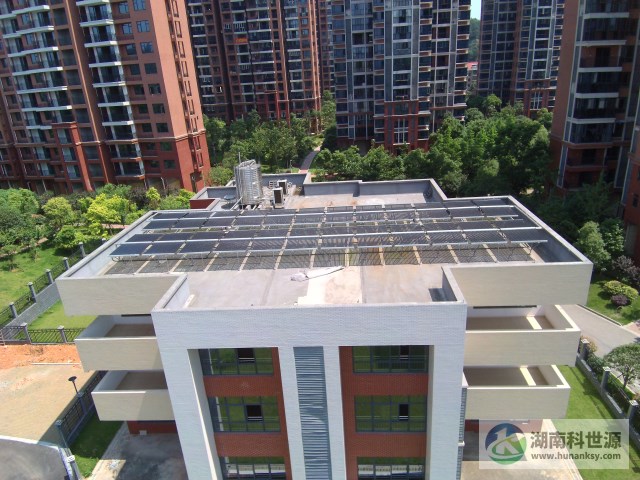

根據甲方提供的圖紙資料，設計恒生·碧水龍庭二期22#棟(幼兒園)太陽能熱水系統工程。設計采用集中集熱-集中儲熱系統，采用真空管太陽能集中集熱，輔助熱源采用空氣源熱泵，太陽能集熱器、保溫儲熱水箱、空氣源熱泵等設備均安裝于建筑屋面。

根據原設計圖紙，我方進行深化設計，按深化設計方案進行施工。

1、設計采用集中集熱-集中儲熱太陽能熱水系統。

2、日用熱水量按貴方要求，設計最高日用60℃熱水量按10噸計算。

3、太陽能集熱器設備采用?58mm*1800mm*50支型真空管集熱器模塊，設計安裝24組，總計太陽能總集熱面積約180㎡。

4、輔助熱源采用空氣源熱泵。最終設計2臺5P機組輔助加熱。

5、根據圖紙，最終我方根據甲方要求，采用單水箱太陽能系統，設計一個10噸的圓形不銹鋼保溫儲熱水箱。

6、系統設計全日24小時供應熱水，采用全日機械循環。當回水主管路溫控探頭低于下限溫度設定值（45℃，可調）時，供水加壓變頻泵和回水電磁閥自動打開，將管道內低溫水加壓至屋頂供熱水箱，再經供熱水箱供水至管道，當回水主管道溫控探頭達到溫度設定上限值時（45℃，可調）時，加壓變頻泵和回水電磁閥自動停止，如此反復，讓回水管路始終保持一定的設定熱水溫度值，使用水末端龍頭一開便有熱水，不浪費水資源。
