真空管太陽能集熱器
　　真空管集熱器就是將吸熱體與透明蓋層之間的空間抽成真空的太陽能集熱器。用真空管集熱器部件組成的熱水器即為真空管熱水器。真空管型太陽能集熱器是太陽能熱利用的基本形式之一。

　　工程型全玻璃真空管型太陽能集熱器

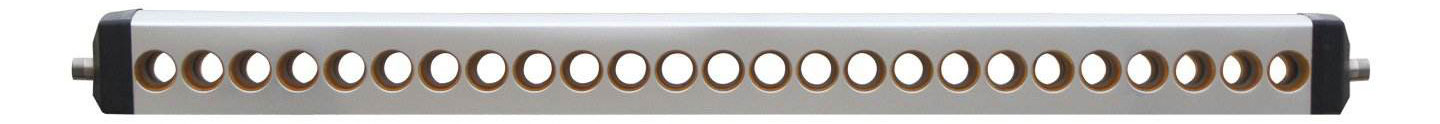

　　一、集熱模塊及聯箱
　　型號：Ф58×1800×50太陽能集熱器聯箱外殼采用鍍鋅彩鋼板，厚度0.4mm，內膽采用304不銹鋼，厚度0.5mm；聚氨酯保溫厚度30mm。支架材料采用熱鍍鋅角鋼，支撐穩固；集熱器真空管采用3.3高硼硅雙層玻璃真空管，先進技術。集熱管：管徑58mm，長度1800mm的真空管。

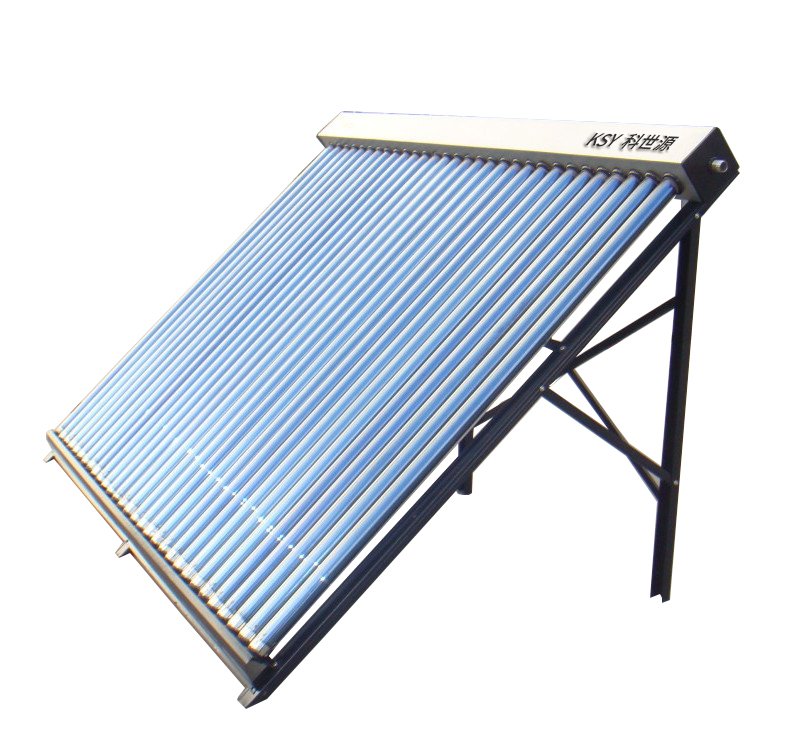

工程型真空管太陽能集熱器（橫雙排）（Ф58mm*1800mm*50支型）

工程型真空管太陽能集熱器（豎排）（Ф58mm*1800mm*50支型）

　　1、集熱器特點：
　　真空管密集式排列，單位長度集熱管數量多，吸熱快、效率高
　　環保型無氟聚氨酯發泡保溫，保溫性好，綠色環保
　　可拆卸式標準模塊，運輸方便，組裝快捷
　　SUS304/2B食品級不銹鋼內膽，衛生潔凈。

　　2、集熱器性能參數：

真空管型號	真空管數量	保溫材料	流體容量	承受壓力	標稱面積	接口	外形尺寸
Ф58*1800	50支	聚氨酯	116 L	0．5kg/cm2	7.70㎡	DN25	3700*2080

　　3、集熱器保溫部分：
　　引進具有先進技術的高壓發泡設備，采用恒溫、恒壓、定量全自動發泡，并經過高溫熟化，具有發泡細密、均勻、閉孔率高、保溫性能好等特點，能有效減少散熱，降溫慢，從而方便了熱水的使用，節省了能源。
　　特點：①閉孔率高，熱量不易穿透；
　?、诎l(fā)泡均勻，保溫性好；
　　③經過高溫熟化處理，更穩定，不老化；
　　④工藝復雜：微電腦全自動恒溫高壓聚氨酯發泡。

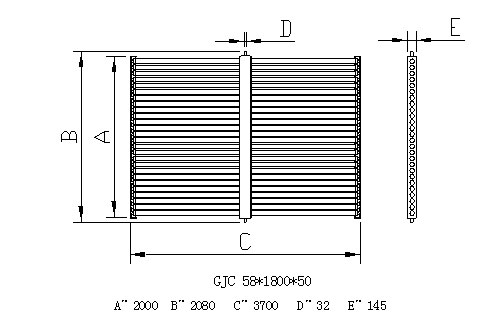

　　4、集熱器外形結構尺寸圖：
　　二、全玻璃真空集熱管
　　全玻璃真空管由外玻璃管、內玻璃管、選擇性吸收涂層、彈簧支架、消氣劑等部件組成，其形狀如一只細長的暖水瓶膽。

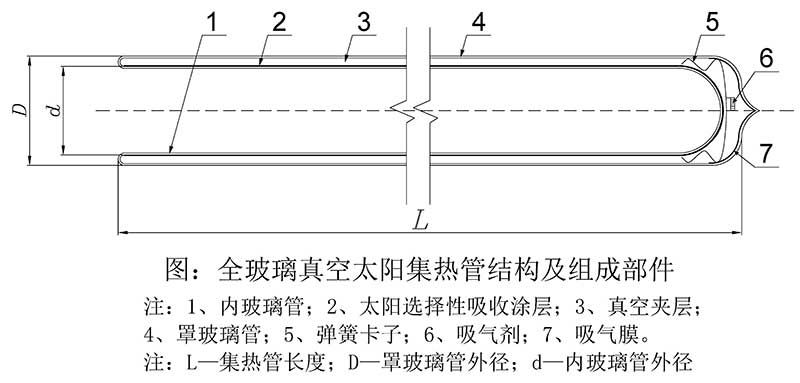

全玻璃真空集熱管結構圖

　　全玻璃真空管的一端開口，將內玻璃管和外玻璃管的管口進行環狀熔封；另一端分別封閉成半球形圓頭，內玻璃管用彈簧支架支撐于外玻璃管上，以緩沖熱脹冷縮引起的應力。在內玻璃管和外玻璃管之間的夾層抽成高真空。在外玻璃管尾端一般粘結一只金屬保護帽，以保護抽真空后封閉的排氣咀。內玻璃管的外表面涂有選擇性吸收涂層。彈簧支架上裝有消氣劑，它在蒸散以后用于吸收真空集熱管運行時產生的氣體，起保持管內真空度的作用。

型號：Ф58×1800mm雙層3.3高硼硅玻璃真空管?？箟簭?qiáng)度大。管徑58mm，長度1800mm。

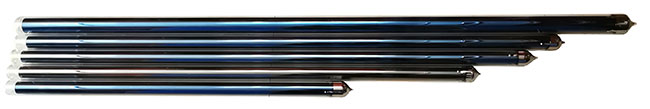

各種規格全玻璃真空集熱管
